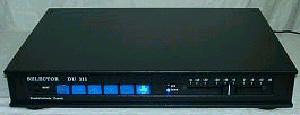

Selector DU 111
[ zurück ]

Klangneutrale Anwahleinheit mit Pegelsteller für Tonquellen



Der anspruchsvolle Besitzer von hochwertigen Wiedergabegeräten und Tonträgern steht sehr oft vor der Aufgabe, diese Wiedergabegeräte anzuwählen und gleichzeitig die Lautstärke einstellen zu können.

Hierzu zählen vor allem die professionellen Geräte der Schallplatten- und CD-Produktion: Studio-Plattenspieler, CD-Laufwerke, Tonbandgeräte, digitale Aufnahme- und Wiedergabegeräte.

Solche Anwahleinheit darf das angewählte Signal in keiner Weise beeinflussen, sie muss vollkommen neutral sein. Diese Aufgabenstellung ist nicht neu. Die bisher erzielten Ergebnisse geben jedoch zu vielen Diskussionen über die Klangbeeinflussung Anlass.



Neu ist nun der Lösungsweg, welcher hier gegangen wurde.



Der Selector DU 111 ist eine Anwahleinheit mit folgenden Eigenschaften:



Absolut klangneutrale Anwahl durch rein passive Schaltung.
  • Die angewählten Quellen durchlaufen keinerlei elektronische Schaltungen, weder Röhren, Transistoren noch Integrierte Schaltungen, die irgendeinen Einfluss auf das angewählte Signal haben könnten.
  • Die verwendeten Bauteile sind selektierte Elemente, die sich in der professionellen Tonstudiotechnik vielfältig  bewährt haben.

    Motto: Was sich zu Beginn bei der Aufnahme und Tonproduktion

              bewährt hat, kann am Ende bei der Wiedergabe zu

              Hause nur willkommen sein.



            a. Vergoldete Steckverbindungen.

            b. Schaltelemente mit vergoldeten Schaltkontakten.

            c. Großzügig dimensionierte Leitungsquerschnitte

  • Professioneller Stereo-Pegelsteller zur Lautstärkeeinstellung. Auch dieser hochwertige Studioregler aus der professionellen Tonstudiotechnik hat sich bei allen Stilrichtungen von Musikaufnahmen vieltausendfach und weltweit durch Neutralität, Langzeitkonstanz, Langlebigkeit und Genauigkeit der technischen Daten bewährt.

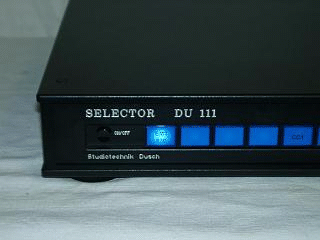

  • Die Anwahltasten für die Quellen sind mit LED-Lampen schwach dauerbeleuchtet. Die Taste des angewählten Gerätes leuchtet hell.

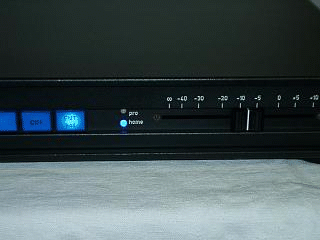

Alle diese Eigenschaften gelten in Stellung pro (für professionell) des Gerätegenerationsschalters.

Um die Möglichkeit der Anwahl von High-End-Geräten zu gewährleisten, hat der Selector DU 111 eine weitere Betriebstellung: home.

In dieser Stellung dient eine ein-und ausgangsseitig symmetrische  Impedanzwandlung den hochohmigeren Ausgängen der High-End-Geräte als Anpassung für den Stereo-Pegelsteller.

Somit kann der Selector DU 111 seine positiven Eigenschaften der absolut passiven Anwahl und Lautstärkeeinstellung auch bei diesen hochwertigen Geräten ausspielen.

Der Ausgang  des Selector DU 111 wird direkt an der Endstufe angeschlossen.

Umfangreiche Kabelkonfigurationen aus der Zubehörliste gestatten das Anschließen aller Arten von Geräten.

Bei paralleler Belegung des niederohmigen Ausgangssignals können auch Aufnahmegeräte gleichzeitig angefahren werden.



Technische Daten

Eingänge                                                        6 Stereoquellen (12 XLR-Buchsen)

Ausgang                                                         1 Stereoausgang (2 XLR-Stecker)

Eingangsimpedanz in Stellung pro                        1 KOhm

Ausgangsimpedanz in Stellung pro                         < 500 Ohm

Eingangsimpedanz in Stellung home                      >20 KOhm

Ausgangsimpedanz in Stellung pro                         < 500 Ohm

Fremd-/Geräuschspannungsabstand spitze in Stellung  pro nur durch   das angeschlossene Gerät bedingt

Fremd-/Geräuschspannungsabstand spitze in Stellung home > 100 dB

Eingänge und Ausgang sind symmetrisch und erdfrei, können aber auch ohne Pegeländerung unsymmetrisch betrieben werden.

Stromversorgung (Umschaltelemente und LED-Beleuchtung) durch mitgeliefertes Steckernetzteil

230V 24V- / 250mA

Abmessungen: 430mm x 290mm x 77 mm

Gewicht: ca. 5,5 kg
